Vous êtes-vous déjà arraché les cheveux en vous demandant combien de câbles pouvaient passer dans une gaine de 40 mm ? 😣 Entre la surchauffe, les normes à respecter et les coudes qui coincent, c’est un vrai casse-tête ! Sans compter que mélanger des câbles de 1,5mm² avec des 6mm² sans calculer le remplissage, c’est l’assurance d’un tirage impossible ou d’un risque d’incendie 🚨. Mais rassurez-vous, on va démêler ça ensemble avec des chiffres clairs, des exemples concrets (éclairage, prises, alimentation lourde) et la règle du tiers de la norme NF C 15-100 expliquée comme à un(e) pro. Prêt à éviter les erreurs qui coûtent cher ? 💡
Sommaire
- Vous vous demandez combien de câbles dans une gaine de 40 ? on vous dit tout !
- La règle d’or à connaître : le taux de remplissage de la gaine
- Concrètement, on met combien de câbles dans une gaine de 40 ?
- Les autres facteurs qui jouent sur la capacité de votre gaine
- Et pour les câbles de communication (rj45, fibre, tv) ?
- 🎯 Bien choisir sa gaine de 40 : icta ou tpc ?
- Pourquoi gainer ses câbles est une obligation (et pas une option)
- Le mot de la fin : visez la sécurité, pas le record !

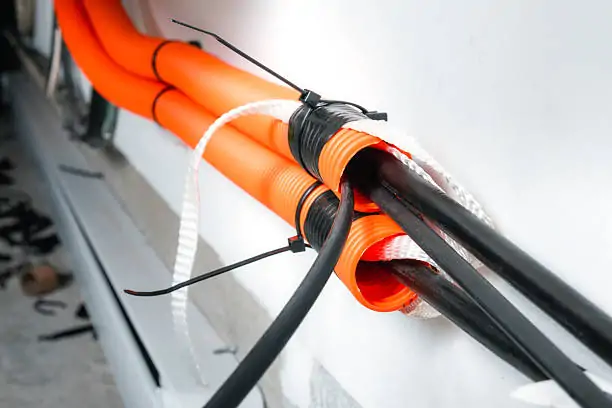

Vous vous demandez combien de câbles dans une gaine de 40 ? on vous dit tout !
Vous êtes en plein chantier et votre gaine de 40mm vous fixe sans répondre à la question clé : combien de câbles peut-elle accueillir sans danger ? 😅
Pas de chiffre magique ici, juste une règle de base : ne jamais dépasser 1/3 du volume total. Pourquoi ? Pour éviter les risques de surchauffe, de détérioration prématurée des câbles ou même de courts-circuits. 🔥
Voici l’idée : imaginez une gaine comme un tunnel. Si vous le remplissez à ras bord, impossible de faire passer un camion supplémentaire, non ? 🚗 C’est pareil pour les câbles ! La norme NFC 15-100 (mise à jour 2024) préconise ce taux de remplissage pour garantir une installation sûre et évitable les galères de tirage futur. 🛠️
Prêts à décortiquer les calculs pratiques, les erreurs à éviter et les exemples concrets ? On plonge dans les secrets des gaines de 40mm ! 📏
La règle d’or à connaître : le taux de remplissage de la gaine
Pourquoi on ne remplit jamais une gaine à 100 % ?
Imaginez votre gaine comme une route étroite. 🛤️ Si vous y entassez trop de câbles, c’est le chaos : le tirage devient impossible, les câbles s’abîment, et la chaleur s’accumule. Deux risques majeurs à éviter à tout prix ! 🔥
Pour le tirage, c’est comme vouloir faire passer un colis dans un tuyau déjà bourré. Impossible sans forcer, ce qui endommage les câbles. Sans espace, même un professionnel renonce ! Pour la surchauffe, les câbles émettent de la chaleur (effet Joule). Un câble surchargé brûle, fond son isolant, et peut provoquer un incendie. 🚨
La fameuse règle du tiers de la norme NF C 15-100
En France, la NF C 15-100 est notre référence. ✅ Elle impose de ne jamais dépasser 1/3 de la section interne de la gaine. Pas de magie là-dedans : c’est la recette pour une installation facile, sûre et durable. 🛠️
Cette règle n’est pas un caprice ! 📏 Elle compare les surfaces (pas les diamètres). Exemple : une gaine 40mm a une section de 255mm². Avec la règle du tiers, vous n’utiliserez que 85mm² pour vos câbles. Ça laisse de l’air pour tirer sans forcer et éviter les étouffements thermiques. 🌬️
Alors, oubliez les mythes du 60% théorique. 🤷♂️ Les coudes, la friction et la réalité du chantier rendent ce chiffre illusoire. Coller au 1/3 ? C’est la clé pour un tirage fluide, une dissipation de chaleur optimale, et surtout, une installation aux normes. 🏗️
Concrètement, on met combien de câbles dans une gaine de 40 ?
Alors, combien de câbles électriques pouvez-vous insérer dans une gaine ICTA de 40 mm ? 🤔 La réponse dépend de la taille de vos câbles ! Voici les chiffres clés basés sur la règle du tiers (33% de remplissage max) pour éviter les surchauffes et garantir une installation durable 🔥
Le nombre de câbles électriques par section
- Câbles de 1,5 mm² (éclairage, VMC) : jusqu’à 14 câbles 💡
- Câbles de 2,5 mm² (prises de courant) : maximum 10 câbles ⚡
- Câbles de 4 mm² (plaques de cuisson) : environ 6 câbles 🍳
- Câbles de 6 mm² (circuits puissants) : idéalement 4 câbles 🔌
- Câbles de 10 mm² (alimentation générale) : seulement 2 câbles ⚙️
💡 Ces chiffres reposent sur la section totale des câbles (isolant compris). Par exemple, un câble de 1,5 mm² occupe 8,55 mm² avec son revêtement. La gaine 40 mm offre 255 mm² de volume utile (1/3 de sa capacité totale) pour un tirage facile 👷
Un petit calcul rapide ? Pour 14 câbles de 1,5 mm² : 14 x 8,55 mm² = 119,7 mm². Il reste donc de l’espace pour quelques câbles supplémentaires en théorie, mais attention : mélanger des câbles rigides et souples complique le passage ! 🧩
Pensez à la marge de sécurité !
🚨 Ces chiffres sont des maximums théoriques ! Pourquoi se compliquer la vie avec des calculs complexes ? Prévoyez toujours une marge de 20 à 30% pour faciliter le tirage et anticiper les évolutions futures. Imaginez-vous coincé avec une gaine saturée quand un circuit supplémentaire devient nécessaire… 😬
✨ En laissant de l’espace libre, vous améliorez la dissipation de chaleur et évitez les risques d’endommagement des câbles. C’est un gain de temps énorme pour les électriciens pros 🛠️
Par exemple, si la gaine peut accueillir 10 câbles de 2,5 mm² (119 mm² au total), limitez-vous à 7 ou 8 en pratique. Cette marge permettra d’ajouter un circuit sans tout démonter, tout en évitant la surchauffe liée à l’échauffement des fils en fonctionnement prolongé. 🌡️
Les autres facteurs qui jouent sur la capacité de votre gaine
La longueur du parcours et les coudes
Et oui, ce n’est pas qu’une histoire de diamètre ! 😅 Plus le trajet est long et sinueux, plus le tirage des câbles devient un vrai casse-tête. Chaque coude à 90° ajoute de la friction, comme un frein sur votre parcours.
À retenir : 2 coudes maximum par segment sans boîte de dérivation. Au-delà ? Obligé de passer par une boîte pour simplifier l’installation. Rien de plus simple ! 🧰
Le truc malin ? Privilégiez un lubrifiant spécifique pour glisser les câbles comme du beurre. Évitez les mauvaises surprises et les câbles coincés ! 🧴
L’impact de la température ambiante
Une gaine dans des combles caniculaires, ce n’est pas un cadeau pour vos câbles ! 🔥 La chaleur ambiante s’ajoute à celle dégagée par les câbles, augmentant les risques de surchauffe.
Le conseil clé : réduisez le nombre de câbles en environnement chaud. Une gaine de 40mm peut accueillir jusqu’à 255mm² de câbles (selon la règle du 1/3), mais en été, mieux vaut jouer la prudence.
Exemple concret : un câble en PVC supporte jusqu’à 70°C, mais si la température grimpe à 40°C, sa capacité à évacuer la chaleur chute de 20%. À éviter pour une installation durable ! 🌡️
En résumé : pensez à l’emplacement de votre gaine. Un vide sanitaire frais ? Parfait pour pousser la limite. Un mur face au soleil toute la journée ? Réduisez le volume de câbles pour éviter les dégâts. 🤝
Et pour les câbles de communication (rj45, fibre, tv) ?
Les gaines de 40 mm ne servent pas qu’à loger des câbles électriques 🙌 On y glisse aussi des RJ45 (réseau), coaxiaux (TV) ou de la fibre optique ! Mais attention, ces câbles ne chauffent pas comme les câbles électriques. 🌡️ Ici, la règle du tiers (33 % de remplissage) est surtout là pour faciliter leur installation. Pas de risque de surchauffe, ouf !
Prenons le RJ45 Cat 6 : son diamètre tourne autour de 6 à 7 mm. Dans une gaine de 40 mm, vous pouvez donc en loger plusieurs sans encombre. Mais restez raisonnable : un excès rendrait le tirage pénible, surtout si les câbles sont rigides.
La fibre optique demande plus de soin. 💡 Son pire ennemi ? Un coude trop serré ! Le rayon de courbure minimal est crucial : 10 fois le diamètre du câble. Pour une fibre de 2 mm, un virage en dessous de 20 mm pourrait briser le fil ou altérer le signal. Priorisez donc la souplesse et les virages larges !
Et une astuce d’or : n’entremêlez jamais courants forts (électricité) et faibles (réseau) dans la même gaine 🚫⚡ Les interférences dégradent les données. La norme NF C 15-100 l’interdit, sauf si c’est inévitable… et encore, avec un angle droit entre les deux conduits 🧭
🎯 Bien choisir sa gaine de 40 : icta ou tpc ?
Vous avez un projet électrique et vous vous demandez quelle gaine de 40mm utiliser ? ICTA ou TPC ? Suivez le guide 👇
- Gaine ICTA :
- Idéale pour l’intérieur 🏠 (murs, plafonds, chapes).
- Non propagatrice de la flamme 🔥 (sécurité max dans un foyer !). Elle résiste au test du brûleur 1kW, un gage de fiabilité.
- Disponible en gris, vert, bleu… pour repérer facilement les circuits (couleurs réglementaires pour éviter les mélanges !).
- Peut être livrée avec 3 à 5 fils déjà dedans (gain de temps énorme 💨). Parfaite pour les installations rapides comme un montage en apparent.
- Gaine TPC :
- Reine de l’extérieur 🌍 (enterrée, sur chantier, en extérieur).
- Rouge pour l’électricité, verte pour les télécoms… pratique pour l’identification ! Son code couleur suit les normes de sécurité.
- Résiste aux chocs (véhicules, terre), aux UV et aux intempéries 🌧️. Parfaite pour une tranchée ou un passage de câble sous une allée.
- Diamètre plus large (40 à 250 mm) pour les gros besoins. Compatible avec les normes de profondeur d’enfouissement (60-85 cm selon l’usage).
⚠️ Une erreur de choix = risque de non-conformité et danger électrique. ICTA = intérieur, TPC = extérieur/enterré. C’est aussi simple que ça !
Petite astuce : pour les installations extérieures, pensez à utiliser des manchons et de la colle PVC pour un raccord étanche et solide 💡
Pourquoi gainer ses câbles est une obligation (et pas une option)
⚠️ Laissez-moi vous le dire clairement : gainer vos câbles électriques n’est pas une option. La norme NF C 15-100 l’exige dans la plupart des cas. C’est une question de sécurité avant tout !
La gaine ? C’est bien plus qu’un simple tube. C’est une protection mécanique contre les chocs, les écrasements, les rongeurs (oui, les souris adorent grignoter les câbles !), et surtout… les erreurs de bricolage (comme ce coup de perceuse malencontreux 🔨).
- Risque d’électrocution : Un câble abîmé peut devenir une vraie bombe à retardement. Un simple contact avec un fil dénudé, et c’est la décharge mortelle ⚡.
- Risque d’incendie : Un court-circuit sur un câble nu ? C’est l’étincelle qui peut enflammer tout un mur en bois, et hop, adieu la maison 🚒🔥.
- Non-conformité de l’installation : En cas de vente, un diagnostic électrique négatif vous bloque tout. Et en cas de sinistre, votre assurance pourrait refuser de payer les dégâts… no fun 😬.
Alors oui, poser des gaines prend du temps. Mais c’est votre assurance vie ! 🛡️ C’est aussi la garantie d’une installation qui dure, sans craindre les pannes ou les accidents. La gaine, c’est la ligne rouge entre vous et le chaos électrique. À mon avis, mieux vaut ne pas la négliger !
Le mot de la fin : visez la sécurité, pas le record !
On fait le point sur les règles essentielles pour une installation sans risque ! 🛠️
Premier pilier : la gaine de 40mm ne doit jamais dépasser un remplissage de 1/3 de son volume. 💡 C’est la base pour éviter les problèmes de tirage et les surchauffes. Logique et efficace !
Deuxième point : le nombre de câbles dépend de leur taille. Un câble de 1,5mm² occupe 8,55mm² (isolant compris), contre 11,9mm² pour un 2,5mm². Gare au surchargement !
Troisième clé : la sécurité passe avant tout. ⚠️ Une gaine surchargée = risque de surchauffe, détérioration des isolants, voire incendie. En France, 1 sur 3 départs de feu domestiques est électrique. À éviter absolument !
Pas de « nombre magique », juste une règle simple : respectez la norme NF C 15-100. Votre installation sera ainsi plus sûre et durable.
À vos pinces à dénuder, et que la force électrique vous guide ! 💪
Pour une gaine 40 mm, respectez la règle du 1/3 🔐, ajustez selon la section des câbles (1,5 à 10 mm²), prévoyez une marge. Évitez la surcharge pour surchauffe ou tirage difficile. Suivez la norme NF C 15-100, optez pour ICTA/TPC. Prêt à câbler ! 💪
